用 途：用于测量流经自来水管道水的体积的总量。
工作条件：水压：1.0MPa（10bar）；水温：0.1℃～50℃。

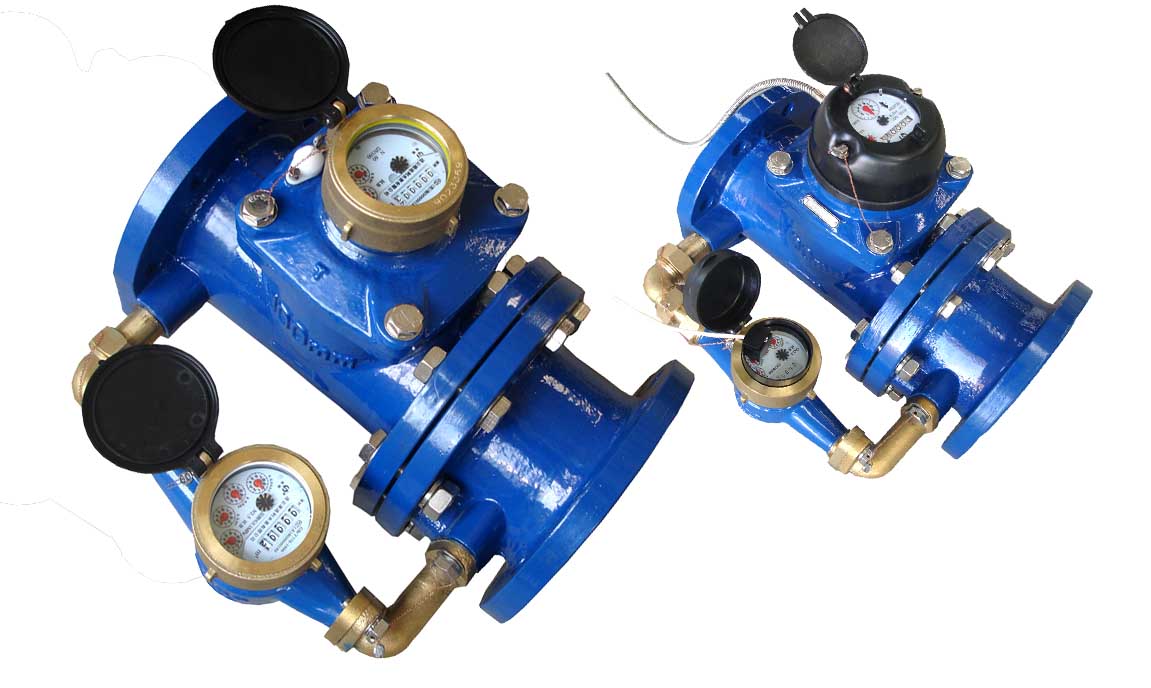

特 点：复式水表俗称子母表。由大口径可拆卸螺翼式水表和小口径多流旋翼式水表组合而成，根据流经水表流量的大小由流量转换装置自动控制使水流流过小口径水表或同时流过大口径水表。量程范围宽、始动流量小、准确度高。流量较低时也能准确计量，最适合非连续大流量供水且流量范围变化大的场合。
主要技术参数
示值误差限：
从分界流量到过载流量为 ±2%；
从最小流量到分界流量（不包括分界流量）为 ± 5%。
外形尺寸及重量
|
公径口径 mm
|
长 L
|
宽 B
|
高 H
|
连接法兰
|
重量
|
|
法兰外径D1
|
螺栓孔中心直径 D2
|
连接螺栓
|
|
mm
|
kg
|
|
50
|
280
|
165
|
283
|
165
|
125
|
4-M16
|
15
|
|
80
|
370
|
320
|
301
|
200
|
160
|
8-M16
|
18.5
|
|
100
|
370
|
330
|
311
|
220
|
180
|
8-M16
|
21.5
|
|
150
|
500
|
445
|
341
|
285
|
240
|
8-M20
|
31.6
|

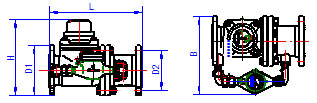

外形尺寸
|
