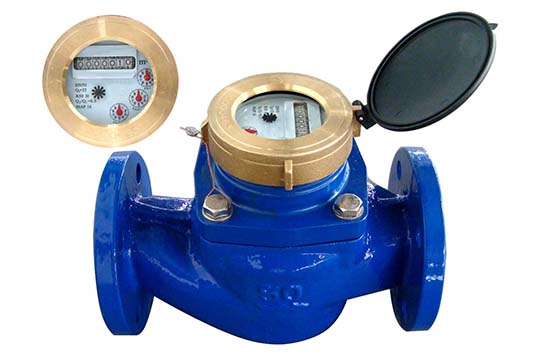

用 途：用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar) 或1.6MPa(16bar) 水温：0.1℃～50℃。
特 点：本水表为可拆液封式水表，具有以下优点：字轮装置密封在特殊的液体中,并且配有可靠的压力补偿装置,读数永远保持清晰;可拆卸式结构,表壳不必从管道上拆下,机芯可拉出修理或更换;可以测量水质较硬和含垢、含悬浮颗粒的水质;始动流量低,灵敏度高,使用寿命长;干式表可根据需要可配有远传发讯装置.脉冲当量有100升/脉冲和1000升/脉冲供选择.

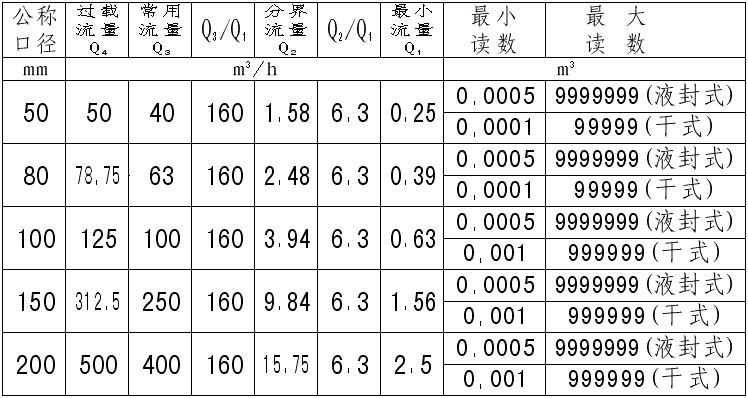

主要技术参数

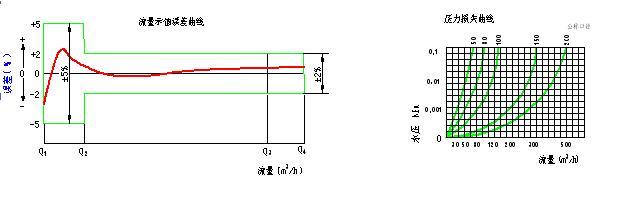

示值误差限：
从分界流量到过载流量为 ±2%；
从最小流量到分界流量（不包括分界流量）为 ± 5%。
外形尺寸及重量
|
口径
|
长 L
|
宽 B
|
高 H
|
连接法兰按GB/T17241.6-1998
|
重量
|
|
法兰外径D1
|
螺栓孔中心直径 D2
|
单边螺栓孔数-孔直径
n-Φd
|
|
mm
|
kg
|
|
50
|
280
|
165
|
235
|
165
|
125
|
4-Φ19
|
15
|
|
80
|
370
|
200
|
325
|
200
|
160
|
8-Φ19
|
24
|
|
100
|
370
|
220
|
337
|
220
|
180
|
8-Φ19
|
29
|
|
150
|
500
|
300
|
472
|
285
|
240
|
8-Φ23
|
80
|
|
200
|
500
|
340
|
530
|
340
|
295
|
8/12-Φ23
|
120
|
外形尺寸
|
