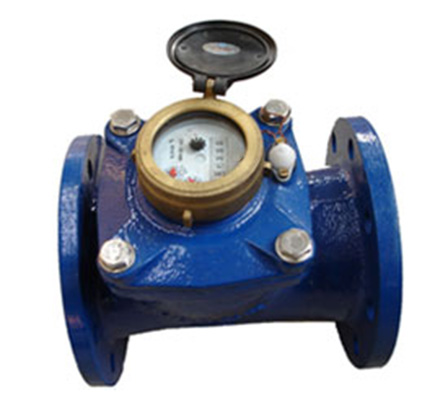

水平螺翼可拆卸冷水表

水平螺翼可拆卸湿式冷水表LXLS－（50～200）E

用    　途：用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar)  或1.6MPa(16bar)   水温：0.1℃～50℃。
特   　点：本水表为可拆湿式水表，具有以下优点：传动阻力小，流通能力大，计量精度高，使用寿命长，
零部件通用性好，维修方便，读数永远保持清晰。可测试水质较硬或含垢及悬浮颗粒的水质。该系列水表皆可附加远传输出装置。
外形尺寸及重量

公称口径 mm	L mm	D1 mm	D2 mm	H mm	h mm	重量 Kg
50	200	125	165	250	77	11.5
65	200	145	185	260	87	12.5
80	225	160	200	270	95	14.5
100	250	180	220	278	105	18.5
125	250	210	250	288	115	22.8
150	300	240	285	308	135	29.6
200	350	295	340	340	160	41.5

主要技术参数

公称口径 mm	计量等级 Q3/Q1	过载流量Q4	常用流量Q3		分界流量Q2	最小流量Q1	最小读数	******读数
公称口径 mm	计量等级 Q3/Q1	m³/h					m³
50	50	31.25	25	0.8		0.5	0.001	999999
65	50	50	40	1.28		0.8	0.001	999999
80	50	78.75	63	2.016		1.26	0.001	999999
100	50	125	100	3.2		2.0	0.001	999999
125	50	200	160	5.12		3.2	0.001	999999
150	50	312.5	250	8.0		5.0	0.01	999999
200	50	500	400	12.8		8.0	0.01	999999
