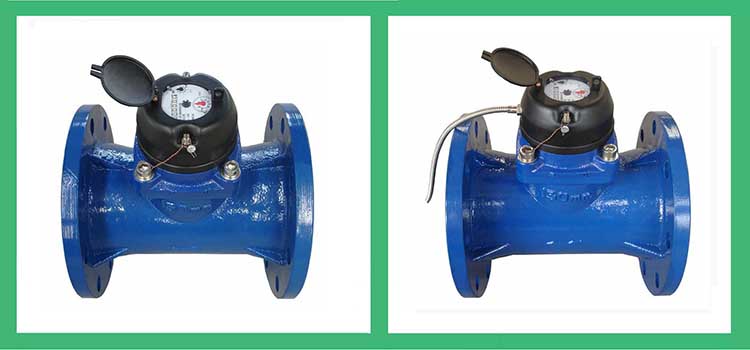

水平螺翼可拆卸干式防堵塞冷水表

水平旋翼可拆卸干式防堵塞冷水表WI－（50～300）E/A

用　　途：用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar);1.6MPa(16bar) 水温：冷水0.1℃～50℃;热水0.1℃～90℃。
特　点：本水表为可拆干式磁传动水表，具有以下优点：可拆卸式结构,表壳不必从管道上拆下,机芯可拉出修理或更换;机芯构件通用性好,减少备用零件;可以测量水质较硬和含垢、含悬浮颗粒及环绕物的水质,防堵塞;流通能力大,压力损失小,计量精度高,使用寿命长;根据需要可配有远传发讯装置.脉冲当量有100升/脉冲和1000升/脉冲供选择.

主要技术参数

公称口径 mm	计量等级 Q3/Q1	过载流量Q4	常用流量Q3	分界流量Q2	最小流量Q1	最小读数	******读数
公称口径 mm	计量等级 Q3/Q1	m³/h				m³
50	20	31.25	25	2.0	1.25	0.01	9999999
65	20	50	40	3.2	2.0	0.01	9999999
80	20	78.75	63	5.04	3.15	0.01	9999999
100	20	125	100	8.0	5.0	0.01	9999999
125	20	200	160	12.8	8.0	0.01	9999999
150	20	312.5	250	20	12.5	0.01	9999999
200	20	500	400	32	20	0.01	9999999
250	20	787.5	630	50.4	31.5	0.1	99999999
300	20	1250	1000	80	50	0.1	99999999

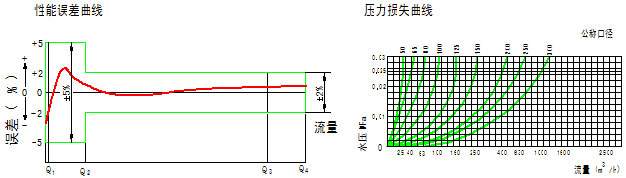

示值误差限：
从分界流量到过载流量为 ±2%；从最小流量到分界流量（不包括分界流量）为±5%。

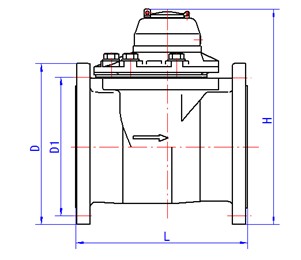

外形尺寸及重量

口径 DN	长 L	宽 B	高 H	连接法兰			公称压力 MPa	重量 kg
				法兰外径D	螺栓孔中心圆直径D1	连接螺栓
mm
50	200	165	277	165	125	4×M16	1.0	10
							1.6
65	200	185	289	185	145	4×M16	1.0	13.5
							1.6
80	225	200	305	200	160	8×M16	1.0	15.5
							1.6
100	250	220	316	220	180	8×M16	1.0	18.5
							1.6
125	250	250	331	250	210	8×M16	1.0	24.8
							1.6
150	300	285	360	285	240	8×M20	1.0	27.6
							1.6
200	350	340	403	340	295	8×M20	1.0	47.5
						12×M20	1.6	48
250	400	395	451	395	350	12×M20	1.0	71
		405	456	405	355	12×M24	1.6	73
	450	405	456	405	355	12×M24	1.6	76
300	450	445	501	445	400	12×M20	1.0	80
		460	506	460	410	12×M24	1.6	82
	500	460	506	460	410	12×M24	1.6	85
