多流旋翼冷水表

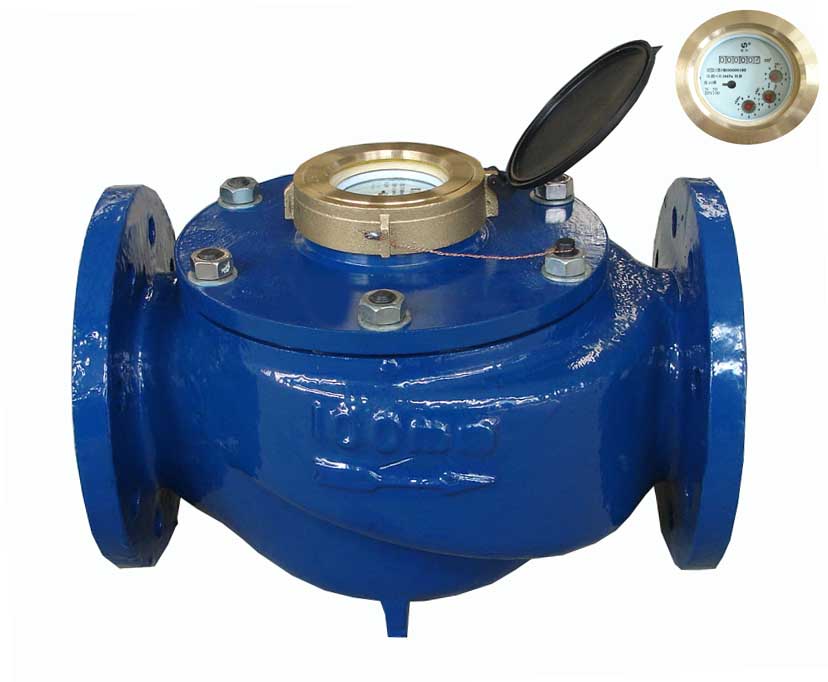

多流旋翼液封式冷水表LXSY－（80～150）E

用　　途：用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar) 水温：0.1℃～50℃。
特　　点：本水表是一种旋翼、多流、液封式水表、六位字轮，字轮装置密封在特殊的液体中，读数永远保持清晰。该型号水表具有结构先进、计量准确、读数永远直观清晰、使用寿命长等特点。
主要技术参数

公称口径	计量等级	过载流量 Q4	常用流量 Q3	分界流量 Q2	最小流量 Q1	最小读数	******读数
mm	Q3/Q1	m³/h				m³
80	40	50	40	1.6	1.0	0.01	999999

100	40	78.75	63	2.52	1.575	0.01	999999

150	40	200	160	6.4	4.0	0.01	999999

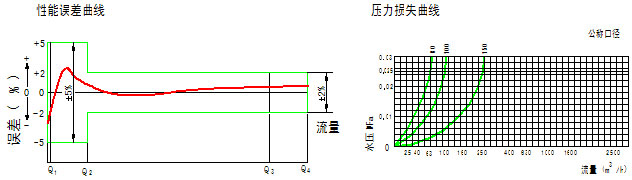

示值误差限：
从分界流量到过载流量为 ±2%；
从最小流量到分界流量（不包括分界流量）为 ± 5%。

外形尺寸及重量

口径	长 L	宽 B	高 H	连接法兰			重量
口径	长 L	宽 B	高 H	法兰外径D1	螺栓孔中心直径 D2	连接螺栓	重量
mm				法兰外径D1	螺栓孔中心直径 D2	连接螺栓	kg
80	370	316	270	200	160	8-M16	35
100	370	328	290	220	180	8-M16	42.5
150	500	406	380	285	240	8-M20	89.5
