用 途：用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar);1.6MPa(16bar) 水温：0.1℃～90℃。

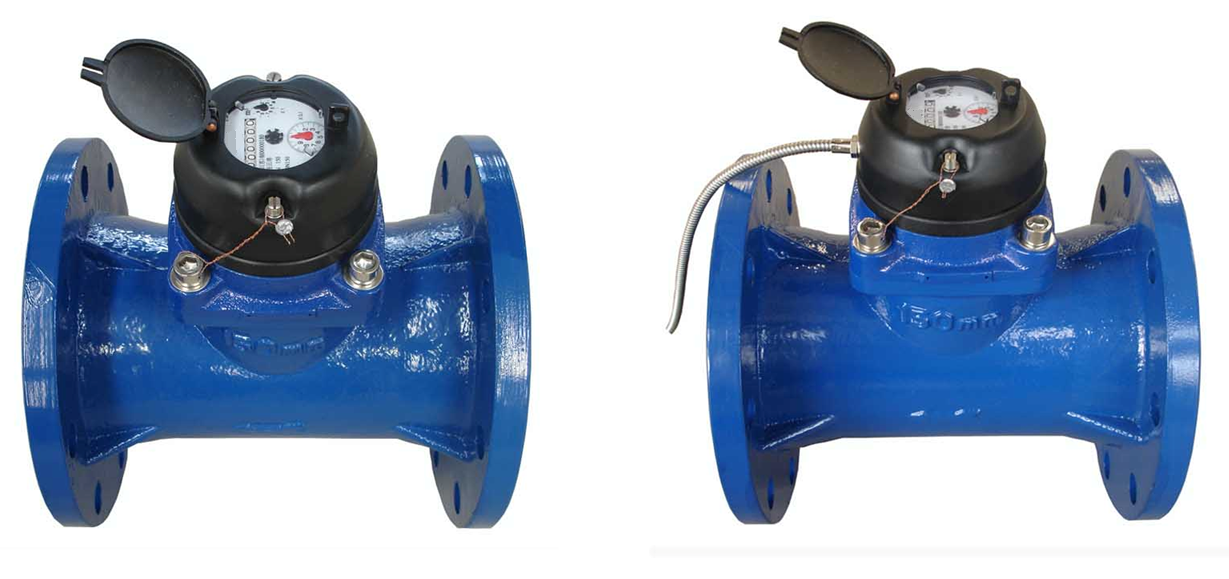

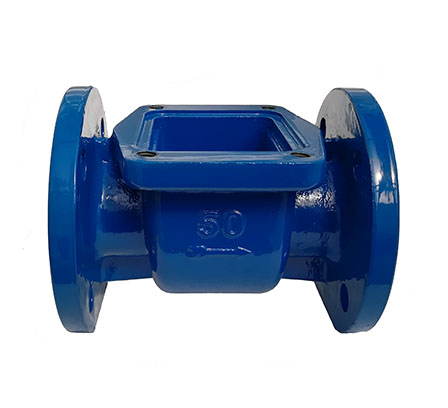

特 点：本水表为可拆干式磁传动水表，具有以下优点：可拆卸式结构,表壳不必从管道上拆下,机芯可拉出修理或更换;机芯构件通用性好,减少备用零件;可以测量水质较硬和含垢、含悬浮颗粒及环绕物的水质,防堵塞;流通能力大,压力损失小,计量精度高,使用寿命长;根据需要可配有远传发讯装置.脉冲当量有100升/脉冲和1000升/脉冲供选择.
主要技术参数
|
公称口径
mm
|
计量等级
Q3/Q1
|
过载流量Q4
|
常用流量Q3
|
分界流量Q2
|
最小流量Q1
|
最小读数
|
******读数
|
|
m3/h
|
m3
|
|
50
|
20
|
31.25
|
25
|
2.0
|
1.25
|
0.01
|
9999999
|
|
65
|
20
|
50
|
40
|
3.2
|
2.0
|
0.01
|
9999999
|
|
80
|
20
|
78.75
|
63
|
5.04
|
3.15
|
0.01
|
9999999
|
|
100
|
20
|
125
|
100
|
8.0
|
5.0
|
0.01
|
9999999
|
|
125
|
20
|
200
|
160
|
12.8
|
8.0
|
0.01
|
9999999
|
|
150
|
20
|
312.5
|
250
|
20
|
12.5
|
0.01
|
9999999
|
|
200
|
20
|
500
|
400
|
32
|
20
|
0.01
|
9999999
|
|
250
|
20
|
787.5
|
630
|
50.4
|
31.5
|
0.1
|
99999999
|
|
300
|
20
|
1250
|
1000
|
80
|
50
|
0.1
|
99999999
|

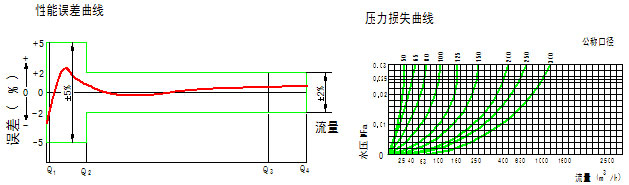

示值误差限：从分界流量到过载流量为 ±3%； 从最小流量到分界流量（不包括分界流量）为±5%。
外形尺寸及重量
|
口径
DN
|
长
L
|
宽
B
|
高
H
|
连接法兰
|
公称压力
MPa
|
重量
kg
|
|
|
法兰外径D
|
螺栓孔中心圆直径D1
|
连接螺栓
|
|
|
mm
|
|
|
50
|
200
|
165
|
277
|
165
|
125
|
4×M16
|
1.0
|
10
|
|
|
1.6
|
|
|
65
|
200
|
185
|
289
|
185
|
145
|
4×M16
|
1.0
|
13.5
|
|
|
1.6
|
|
|
80
|
225
|
200
|
305
|
200
|
160
|
8×M16
|
1.0
|
15.5
|
|
|
1.6
|
|
|
100
|
250
|
220
|
316
|
220
|
180
|
8×M16
|
1.0
|
18.5
|
|
|
1.6
|
|
|
125
|
250
|
250
|
331
|
250
|
210
|
8×M16
|
1.0
|
24.8
|
|
|
1.6
|
|
|
150
|
300
|
285
|
360
|
285
|
240
|
8×M20
|
1.0
|
27.6
|
|
|
1.6
|
|
|
200
|
350
|
340
|
403
|
340
|
295
|
8×M20
|
1.0
|
47.5
|
|
|
12×M20
|
1.6
|
48
|
|
|
250
|
400
|
395
|
451
|
395
|
350
|
12×M20
|
1.0
|
71
|
|
|
405
|
456
|
405
|
355
|
12×M24
|
1.6
|
73
|
|
|
450
|
405
|
456
|
405
|
355
|
12×M24
|
1.6
|
76
|
|
|
300
|
450
|
445
|
501
|
445
|
400
|
12×M20
|
1.0
|
80
|
|
|
460
|
506
|
460
|
410
|
12×M24
|
1.6
|
82
|
|
|
500
|
460
|
506
|
460
|
410
|
12×M24
|
1.6
|
85
|
|
外形尺寸
|
