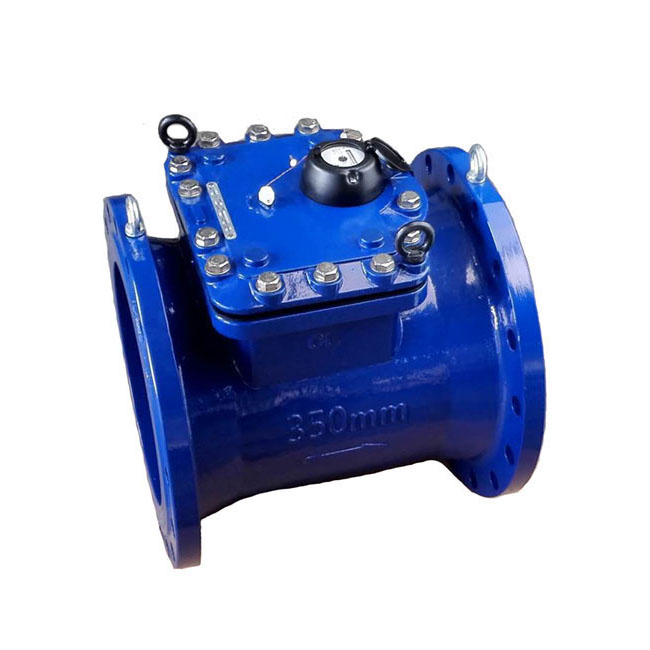

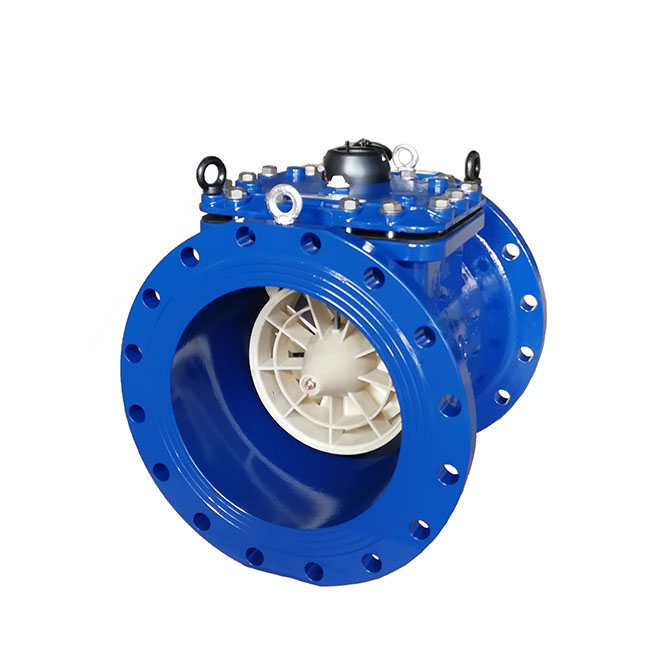

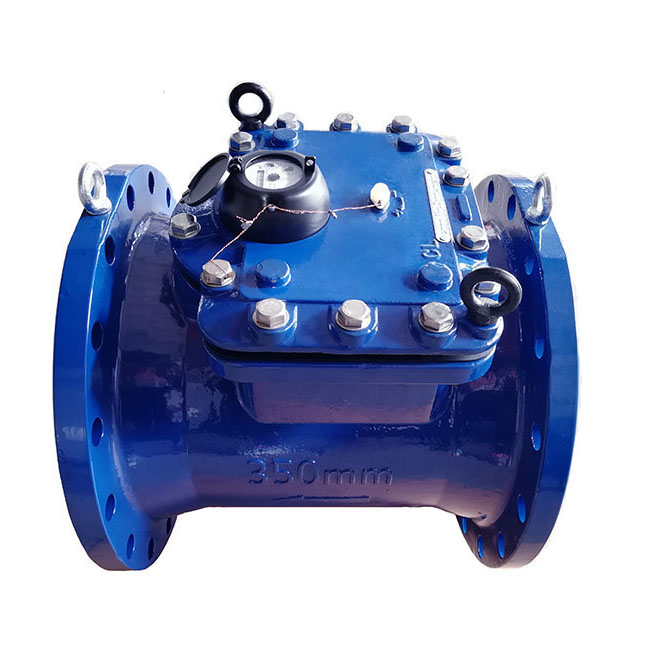

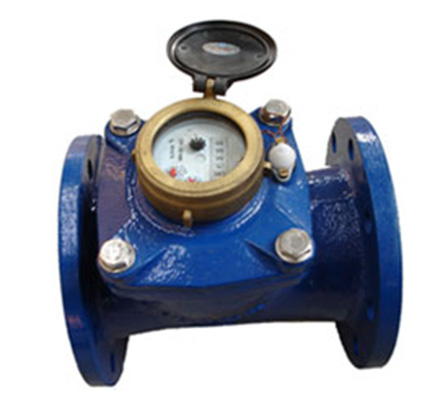

水平螺翼干式可拆卸水表
一、概述
水平螺翼干式可拆卸水表是用于计量流经自来水管道内的水体积总量的仪表。该水表适用于冷水或热水的计量,对污水及有腐蚀性的液体不能使用,指示机构采用磁箱合传动结构,具备防磁干扰功能;在不拆卸水表的情况下,该表的计量机构可以取出进行维护,具有维修方便、读数直观、清晰等特点。
二、使用条件
●安装方式: 水平安装
●温度等级: a、冷水水表 T30
b、热水水表 T50/90
●流动割面敏感度等级: u10 D5
●最大允许工作压力: 1.0MPa或1.6MPa
●气候和机械环境安全等级: C级
三、主要技术参数
●流量参数: Q4/Q3,=1.25 Q3/Q1=50 Q2/Q1=4
|
型号 |
过裁 流量 |
常用 流量 |
分界 流量 |
最小 流量 |
最 小 |
最 大 |
|
规格 |
Q4 |
Q3 |
Q2 |
Q1 |
读数 |
读数 |
|
mm |
m3/h |
m3 |
||||
|
LXLC(R)-40 |
31.3 |
25 |
2.0 |
0.5 |
0.001 |
999999 |
|
LXLC(R)-50 |
31.3 |
25 |
2.0 |
0.5 |
0.001 |
999999 |
|
LXLC(R)-65 |
50 |
40 |
3.2 |
0.8 |
0.001 |
999999 |
|
LXLC(R)-80 |
78. 8 |
63 |
5.2 |
1.3 |
0.001 |
999999 |
|
LXLC(R)-100 |
125 |
100 |
8.0 |
2.0 |
0.001 |
999999 |
|
LXLC(R)-125 |
200 |
160 |
12.8 |
3.2 |
0.001 |
999999 |
|
LXLC(R)-150 |
312.5 |
250 |
20 |
5.0 |
0.01 |
999999 |
|
LXLC(R)-200 |
500 |
400 |
32 |
8.0 |
0.01 |
9999999 |
|
LXLC(R)-250 |
787.5 |
630 |
50.4 |
12.6 |
0.01 |
9999999 |
|
LXLC(R)-300 |
1250 |
1000 |
80 |
20 |
0.1 |
99999999 |
|
LXLC(R)-350 |
1750 |
1400 |
112 |
28 |
0.1 |
99999999 |
|
LXLC(R)-400 |
2000 |
1600 |
128 |
32 |
0.1 |
99999999 |
|
LXLC(R)-500 |
3125 |
2500 |
200 |
50 |
0.1 |
99999999 |
●最大允许误差
低区的******允许误差:
水温在額定工作条件规定范围以内时, 以最小流量(Q1)与分界流量(Q2)
(不包括Q2)之间的流量排出的体积的******允许误差为±5%。
高区的******允许误差:
以分界流量(Q2) (包括Q2)与过载流量(Q4)之间的流量排出的体积的******
允许误差: ---一水温≤30℃时为±2%；
---一水温>30℃时为±3%。
●准确度等级: 2级
●压力损失等级:△p25
四，外形尺寸
|
公称 |
长L |
高H |
连接法兰GB/T17241. 6-1998 |
||
|
口径 |
法兰外径 |
螺栓孔中心 |
连接螺栓 |
||
|
mm |
∅ D1 |
圆直径∅ D2 |
n-M |
||
|
DN40 |
200 |
211 |
150 |
110 |
4-M16 |
|
DN50 |
200 |
218 |
165 |
125 |
4-M16 |
|
DN65 |
200 |
228 |
185 |
145 |
4-M16 |
|
DN80 |
225 |
285 |
200 |
160 |
8-M16 |
|
DN100 |
250 |
295 |
220 |
180 |
8-M16 |
|
DN125 |
250 |
305 |
250 |
210 |
8-M16 |
|
DN150 |
300 |
325 |
285 |
240 |
8-M20 |
|
DN200 |
350 |
352 |
340 |
295 |
8-M20(1.0MPa) |
|
12-M20(1.6MPa) |
|||||
|
DN250 |
450 |
457 |
395 |
350 |
12-M20(1.0MPa) |
|
405 |
355 |
12-M24(1.6MPa)
|
|||
|
DN300 |
500 |
488 |
445 |
400 |
12-M20(1.0MPa) |
|
493 |
460 |
410 |
12-M24(1.6MPa) |
||
|
DN350 |
500 |
592 |
505 |
460 |
12-M20(1.0MPa) |
|
520 |
470 |
12-M24(1.6MPa) |
|||
|
DN400 |
600 |
663 |
565 |
515 |
16-M24(1.0MPa) |
|
580 |
525 |
16-M27(1.6MPa) |
|||
|
DN500 |
600 |
765 |
670 |
620 |
20-M24(1.0MPa) |
|
715 |
650 |
20-M30(1.6MPa) |
|||
五、水表的选择、安装及使用注意事项
●建议根据供水设施的工作条件确定水表的类型、计量特性和口径,其预期的流量应与水
表的Q1至Q3流量相适应。
●应防止安装场所周围环境的冲击或振动导致水表损坏。
●水表安装前应冲洗管道,防止管内石子、泥沙等杂物进入水表。
●应避免水表承受由管道和管件造成的过度应力,必要时,应将水表安装在底座或托架上.
上、下游水管应适当固定,以保证在拆除水表或断开一侧连接时,任何部分都不会因水
的推力而移位。
●为了保证计量准确,安装时应避免将进水阀门与水表直接联接,在水表与阀门之间建议
安装过滤器以及大于10倍水表口径的直管段:水表下游应安装大于5倍水表口径的直管
段,必要时,加装止回阀。
●水表应水平安装,表面向上,水流方向和表売上箭头方向相同.为了保证水表能长期正
常工作、计量准确,水表内应始终充满水,建议出水口高于水表0.5m以上。
●为了补偿水表安装中出现的长度误差和便于水表拆装,建议在水表下游选用相应口径的
伸缩节。
●水表初次使用时,水应缓慢进入主管道,并打开放气口,勿使残存空气促使水表超速运
转导致损坏。
●水表使用过程中,必须保证进、出水阀门完全打开:禁止因用水量较小而将阀门处于半
开状。
●水表应防止曝晒和冰冻,冰冻期间应采取防冻措施;应防止外界环境腐蚀导致水表损坏,
●应采取措施防止不利的水力条件(空化、浪涌、水锤)损坏水表。
●水表不使用时,指针如有徴小转动,是由于管道中空气的存在或水压不够稳定或其它原
因引起的,建议在水表不使用时关闭水表上游的控制阀门或在水表的进水端安装止回阀.
●水表在长期使用过程中,应技当地要求进行周期检定,若因杂物、铁锈等沉积物培塞水
表而影响计量,需通过指定部门重新校准;用户不得随意维修水表。
●由于未严格按照安装注意事项进行安装,造成水表或其配件的损坏, 一切损失由安装者
自负。
|
|
六、常见故障和原因
|
序号 |
常见故障 |
故障原因 |
|
1 |
计量不准确 |
①水表内部机械磨损, 应到指定部门重新校准; ②水表安装不当, 无足够长的整流直管段; ③管道内掺杂空气; ④用水单位有自备井; ⑤进、出水阀门未完全打开. |
|
2 |
计数器倒转 |
①水表进、出水口装反; ②进水阀门未完全打开; ③进水阀门与水表安装太近, 无足够长的整流直管段, ④用水单位有自备井, 出水口压力大子进水口压力; ⑤进水口管径小于水表口径, 且水表与阀门安装过近. |
|
3 |
计数器不计数 |
①计数器损坏; ②管道内掺杂空气; ③水表被杂物堵住,应及时清理; ④进水口管径小于水表口径, 且水表与阀门安装过近. |
七、关键零部件清单
计量机构、计数部件、表売、表罩组件.
八、订货须知
●订货时应注明水表名称、型号、口径,
● 水表供货合同中不包括配套件过滤器和伸缩节, 如用户需要, 须在订货时另
行提出。
● 连接法兰如果有特殊要求, 订货时用户应说明。
九、质量承诺
该产品的质量保证期为一年,凡安装合理,使用正确,确因制造质量引起的内部机件损坏或故障(冻坏除外) ,在保证封印完整的情况下,本公司负责修理、调换.
十、免责声明
如果封印被破坏或不完整, 本公司不承担责任, 且本公司不承担水表以外的其它相关责任(包括但不限于因水表故障或误差导致的水计量纠纷的责任) ,
